Pada artikel sebelumnya kita sudah belajar bagaimana cara membuat er diagram, kali ini saya ingin melanjutkan membagikan contoh ER Diagram perpustakaan, harapannya teman-teman boleh memiliki referensi yang lebih pada setiap studi kasus yang berbeda-beda sehingga lebih memahami pemodelan basis data menggunakan ERD pada setiap kasus yang dihadapi.
Pemodelan basis data ER Diagram adalah salah satu pemodelan yang cukup populer dan banyak di gunakan saat ini. Pemodelan ini hanya di peruntukan pada basis data relasional dan tidak untuk non relasional.
Sebelum kalian membaca lebih lanjut sebaiknya perlu memahami simbol-simbol yang digunakan pada ER Diagram baik dengan notasi chen atau Crow’s foot.
Daftar Isi
Simbol-Simbol ER Diagram
Nama | Simbol | Keterangan |
---|---|---|
Entitas | Entitas adalah kumpulan objek yang dapat didefinisikan secara unik | |
Atribut | Atribut adalah kolom atau field yang di menjadi bagian detail dari entitas | |
Atribut Kunci | Atribut kunci adalah atribut yang bersifat unik dan menjadi kunci pada entitas nya. | |
Atribut Multinilai | Atribut multinilai adalah atribut yang memiliki lebih dari satu nilai. | |
Relasi | Relasi adalah penghubung antar entitas yang biasanya di awali dengan kata kerja | |
Penghubung | Garis penghubung meruapakan notasi untuk menghubungkan antar notasi-notasi di dalam pemodelan ERD yaitu entitas, atribut dan relasi |
Studi Kasus : Membuat ER Diagram Perpustakaan
Kali ini kita membuat ER Diagram untuk aplikasi sistem informasi manajemen perpustakaan. Sistem ini berfungsi untuk mengelola informasi dalam perpustakaan yang meliputi data buku, anggota, petugas dan proses peminjaman di perpustakaan. Berikut adalah aturan-aturan yang perlu di perhatikan saat membuat rancangan entity relationship diagram.
- Untuk dapat melakukan peminjaman seorang pengunjung harus menjadi anggota
- Seorang anggota dapat meminjam lebih dari satu buku dalam satu waktu
- Seorang anggota dapat memiliki lebih dari satu nomor telepon
- Sebuah buku bisa lebih dari satu pengarang
- Semua proses pendaftaran buku, anggota dan peminjaman hanya dapat di lakukan/dilayani oleh petugas
- Data buku, anggota dan petugas di simpan dengan id yang unik, sehingga tidak ada id yang sama.
Menentukan Entitas
Berdasarkan aturan yang telah di definisikan di atas, maka dapat di tentukan bahwa jumlah entitas ada sebanyak 4 yaitu:
- Buku
- Anggota
- Petugas
- Peminjaman
Menentukan Atribut
1. Buku
- id_buku : integer (PK)
- judul : string
- pengarang : string
- kategori : integer
- penerbit : string
- tahun : date
2. Anggota
- id_anggota : integer (PK)
- nama : string
- jenis_kelamin : integer
- no_telp : string
- alamat : string
3. Petugas
- username : string (PK)
- password : string
- nama : string
- level : integer
- no_petugas : integer
4. Peminjaman
- id_peminjaman : integer (PK)
- tgl_pinjam : date
- tgl_kembali : date
Menentukan Kardinalitas Relasi
1. Dipinjam dalam peminjaman
Merupakan relasi antar entitas buku dan peminjaman, yang mana memiliki arti bahwa buku dapat di pinjam oleh anggota dan di simpan di dalam pada entitas peminjaman.
Kardinalitas antar entitas buku dan peminjaman adalah one to many karena sebuah buku dapat di pinjam oleh banyak anggota.
2. Melakukan Peminjaman
Merupakan relasi antar entitas anggota dan peminjaman, di mana anggota yang melakukan peminjaman buku akan di simpan pada entitas peminjaman.
Kardinalitas antar entitas anggota dan peminjaman adalah one to many yang mana satu anggota dapat melakukan peminjaman dalam waktu yang sama pada lebih dari satu buku.
3. Peminjaman dilayani
Merupakan relasi antar entitas petugas dan peminjaman. di mana semua proses peminjaman akan di layani oleh petugas.
Kardinalitas relasi antar entitas petugas dan peminjaman adalah one to many karena satu petugas dapat melayani banyak peminjaman buku.

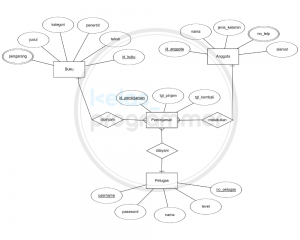

Hasil Akhir ER Diagram Perpustakaan
Download File Project & Gambar (Tanpa Watermark)
Bagi teman-teman yang membutuhkan file project dan gambar tanpa watermark, silakan klik tombol download di bawah ini, tapi sebelumnya saya minta jempol nya ya, biar semakin semangat untuk berbagi, Terima kasih sebelumnya.
[sociallocker id=”5349″] [/sociallocker]
Cara Membuka File Project
- Buka situs erdplus.com
- Pilih menu TRY IT!
- Klik Menu
- Pilih Import
- Drag dan drop file project yang telah di download ke dalam box dialog
- Klik tombol import
- Selesai
Sekian artikel mengenai contoh ER Diagram perpustakaan, semoga artikel ini bermanfaat dan menjadi bahan referensi belajar teman-teman semua. Apabila terdapat kekurangan atau kesalahan dalam pembahasan di atas mohon dapat di koreksi melalui kolom komentar, Terima Kasih.
